工業設備的“聽診器”：欣皓振擺系列傳感器

發布日期：2024-05-11       作者：xhadmin　   閱讀量：74

設備在線監測硬件

設備在線監測，即對運轉中的整體設備或零部件進行數據采集并進行分析，

以此檢測和鑒定設備運行狀態，對異常情況進行跟蹤并預測劣化趨勢。

無論在水利、軌交或工業制造領域，在項目運行與管理中，對項目設備機組的監測，

可能會出現監測數據采集不及時、獲取數據不全面且準確性不高、巡檢工作成本過大等問題，

影響到設備的性能、穩定性、安全性以及管理效率，為業主及設備運維單位帶來各種安全隱患。

為此，欣皓一直堅信，有必要建立設備全生命周期監測管理，建立完整的振動故障診斷模型庫，

通過技術手段將被動監測變?yōu)橹鲃?dòng)監測，從而保證設備的運行安全，

將業主及設備運維單位可能遭受的損失降低至小，達到近乎零故障的目標。

我們深知設備在線監測依賴于各種傳感器和數據采集系統，它們的精準與可靠程度，

會直接決定監測數據的準確性，以及對設備狀態的判斷，進而影響設備的診斷、維護和保養。

因此，我們?cè)谟布O(shè)備與傳感器上堅持自主研發，不斷創新突破，成功研發出了多種先進硬件。

我們相信，只有性能和質量的硬件，才能支撐起的在線監測系統。

工業設備的“聽診器”

在設備在線監測系統中，傳感器是重要的前端感知設備，能夠?qū)崟r(shí)感知設備運行的各種狀態，如振動、擺度、溫度、壓力、噪音等。

這些狀態信息是評估設備健康狀況的重要依據，通過傳感器收集到此類數據，利用在線監測分析系統，

可以及時發現設備可能存在的異常或故障，從而幫助用戶采取相應的措施進行處理。

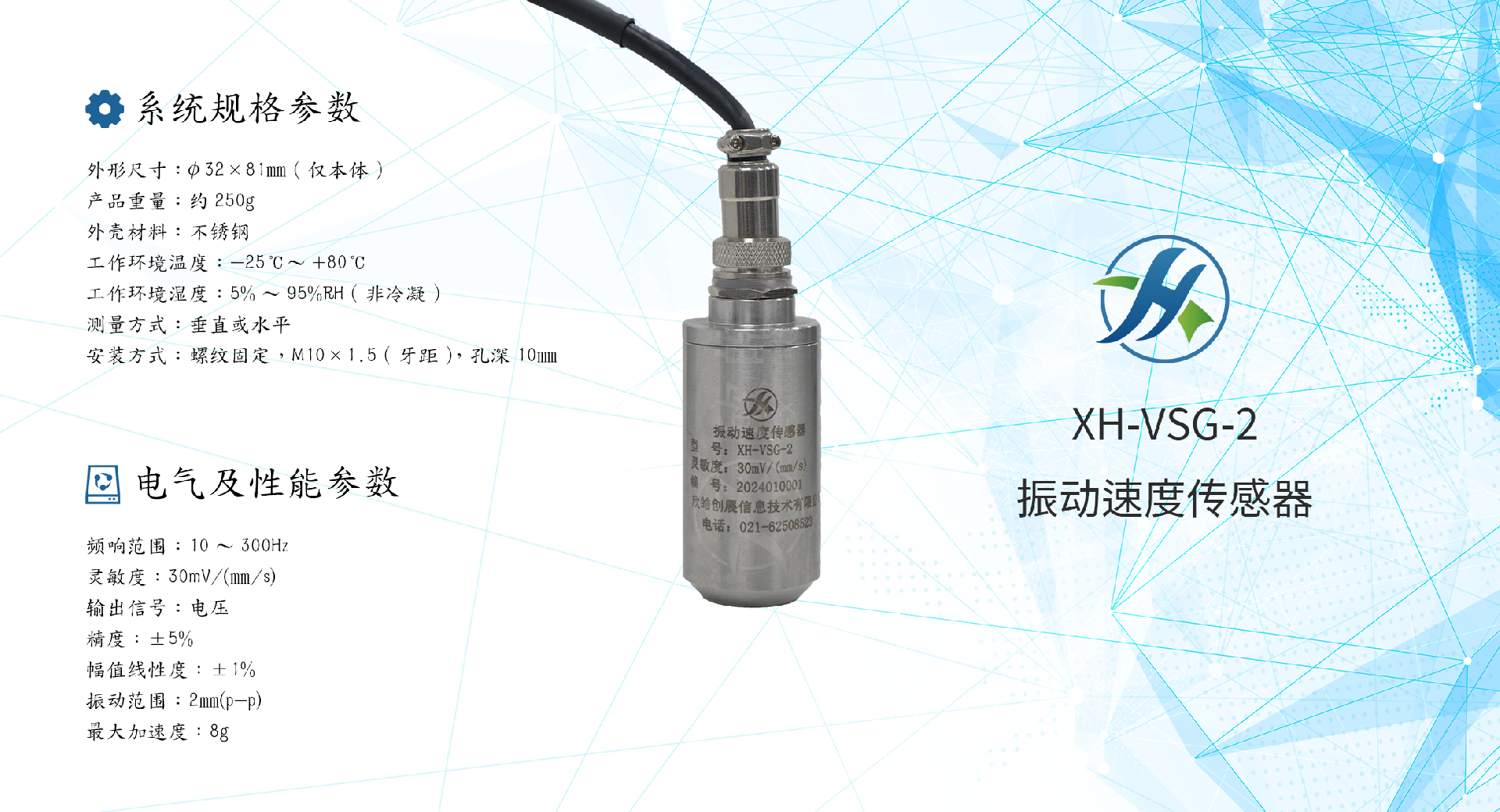

XH-VSG-2

振動速度傳感器

該傳感器工作原理是基于一個機械能轉換成電能的一次元件。

它由二個線圈被固定在支架上，中間一塊磁鋼通過彈簧片連在殼體內，磁鋼在線圈內運動，

切割磁力線，因此產生感應電動勢，該電壓正比于機殼的速度，稱之為振動速度傳感器。

該傳感器有體積小、密封性好 ，使用壽命長的特點，由于采用雙線圈結構，它能使有效信號迭加，

而干擾信號衰減，有效地提高了抗干擾能力，可以實現連續長期監測，適用于汽輪機、風機、水泵、磨煤機等機械振動的測量。

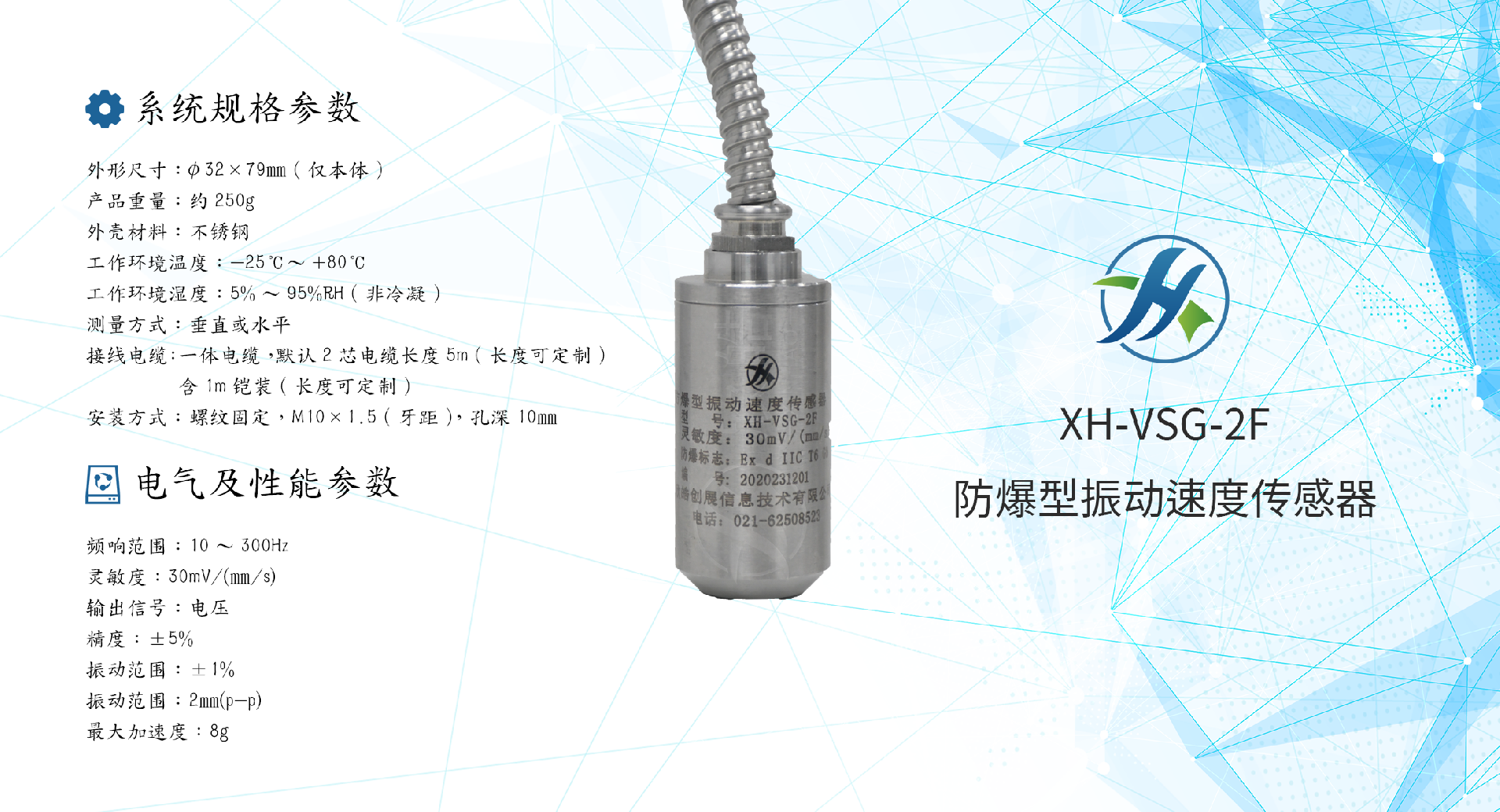

XH-VSG-2F

防爆型振動速度傳感器

該傳感器工作原理是基于一個機械能轉換成電能的一次元件。

它由二個線圈被固定在支架上，中間一塊磁鋼通過彈簧片連在殼體內，磁鋼在線圈內運動，切割磁力線，

因此產生感應電動勢，該電壓正比于機殼的速度，稱之為振動速度傳感器。

該傳感器有體積小、密封性好，使用壽命長的特點，由于采用雙線圈結構，它能使有效信號迭加，

而干擾信號衰減，有效地提高了抗干擾能力，可以實現連續長期監測，適用于汽輪機、風機、水泵、磨煤機等機械振動的測量。

該傳感器具有防爆認證，可以用在要求防爆的場合。

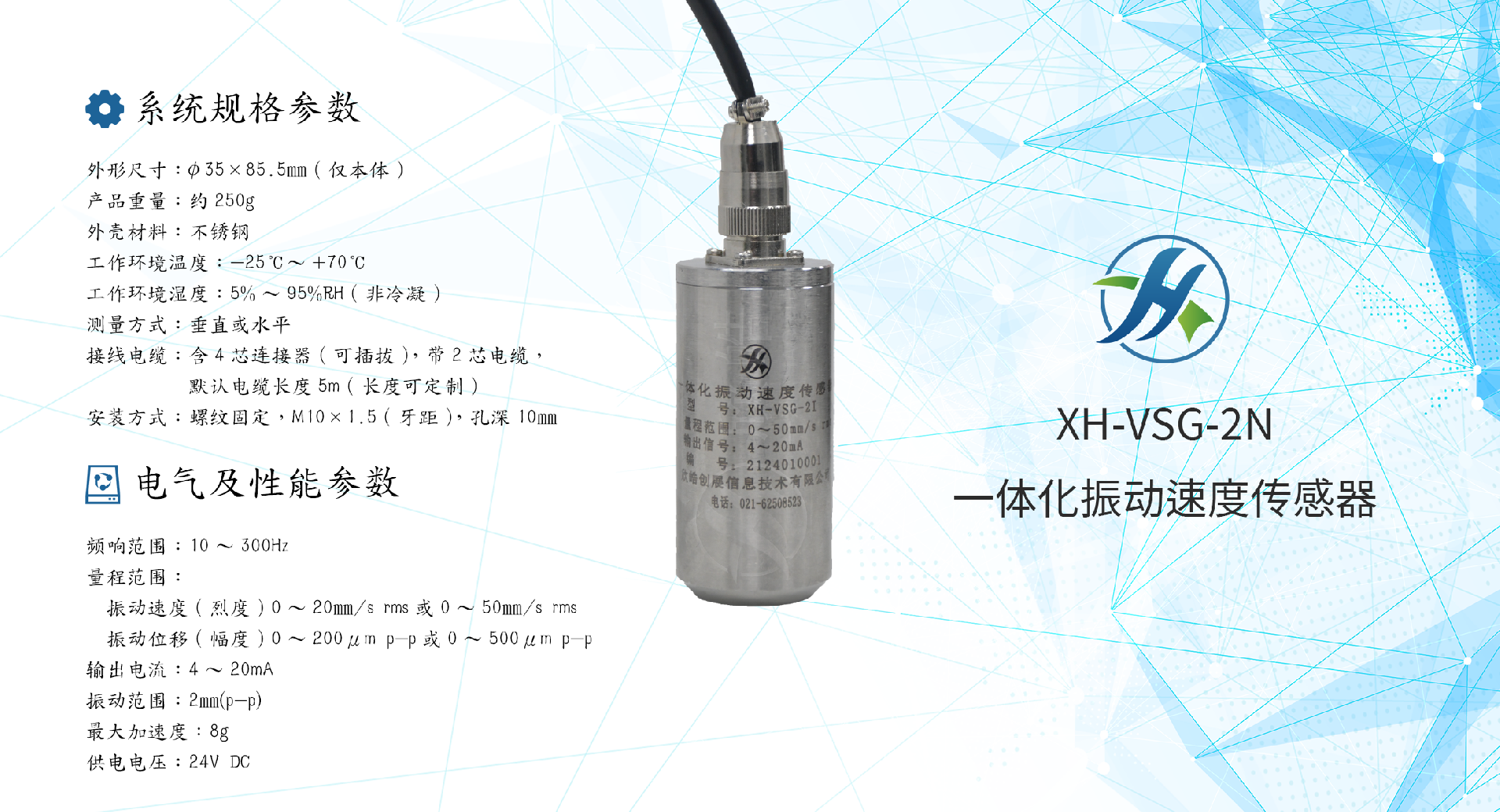

XH-VSG-2N

一體化振動速度傳感器

該一體化振動速度傳感器能將振動速度傳感器和精密測量集成在一起，將現場采集的振動信號直接變換為4～20mA標準信號輸出。

實現了傳統的“傳感器+變送器”的振動測量系統的功能。

本產品采用電子器件，應用先進的貼片工藝，使產品結構緊湊，大大縮小了重量和體積，降低了功耗，

同時由于傳感器和處理電路集成一體，避免了信號的長距離傳輸，從而提高了抗干擾能力。

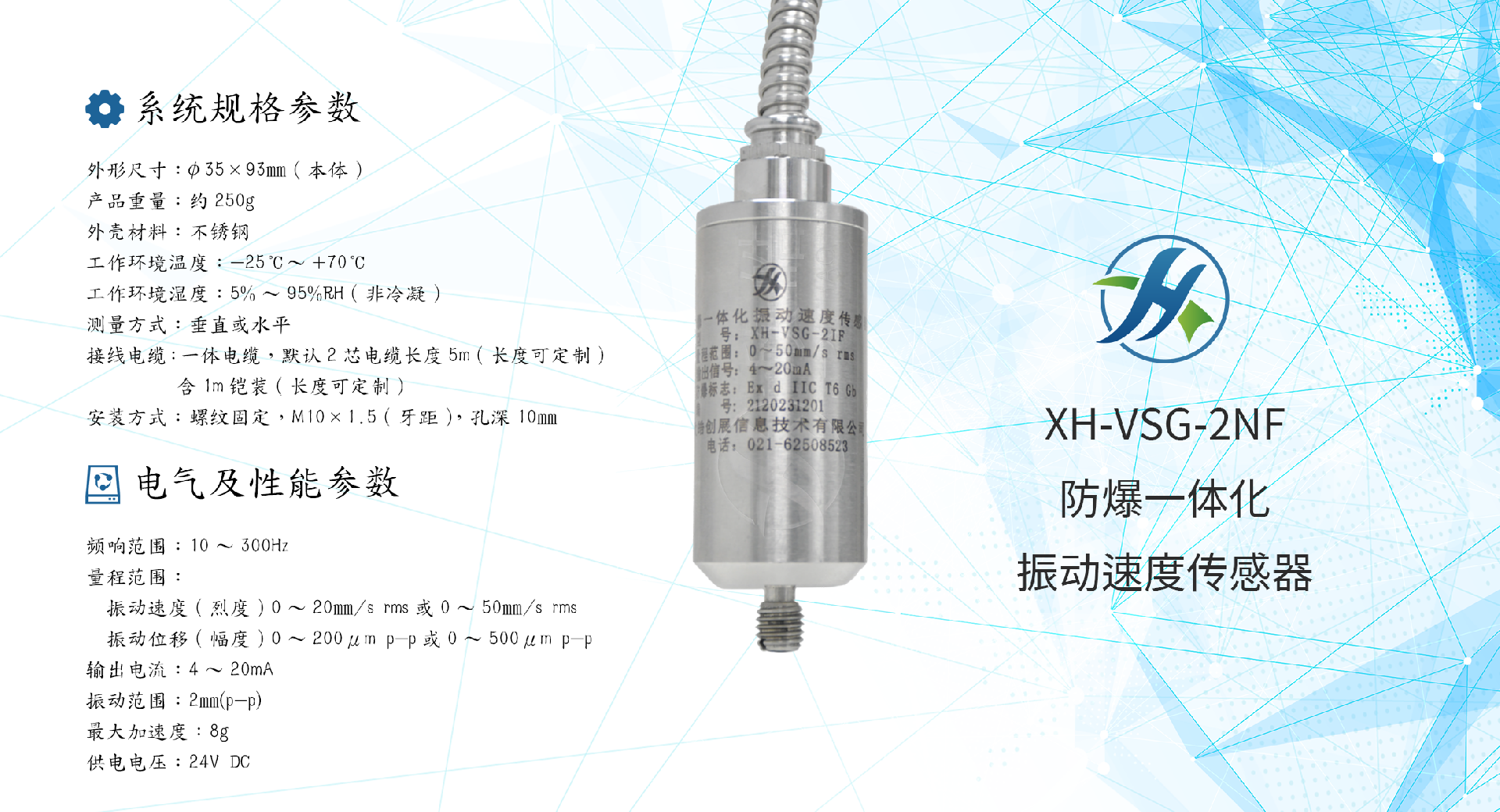

XH-VSG-2NF

防爆型一體化

振動速度傳感器

該一體化振動速度傳感器能將振動速度傳感器和精密測量集成在一起，將現場采集的振動信號直接變換為4～20mA標準信號輸出。

實現了傳統的“傳感器+變送器”的振動測量系統的功能。

本產品采用電子器件，應用先進的貼片工藝，使產品結構緊湊，大大縮小了重量和體積，降低了功耗，

同時由于傳感器和處理電路集成一體，避免了信號的長距離傳輸，從而提高了抗干擾能力。該傳感器具有防爆認證，可以用在要求防爆的場合。

XH-VSG-3

壓電加速度傳感器

該振動加速度傳感器是高靈敏度振動加速度傳感器，可對各種旋轉機械或往復運動設備的主軸軸承、

齒輪箱進行振動測量以滿足工業現場進行在線監測、運行維護、過程監測與保護的需求。

該傳感器采用不銹鋼外殼、激光焊接密封、雙層屏蔽（隔離）、防水、防塵、防油污設計，適合工業現場各種惡劣環境長期可靠穩定工作。

內裝IEPE電路，隔離浮置，二芯低阻，電壓輸出，抗干擾性能強。該傳感器靈敏度較高，適用于特殊要求振動數據采集。

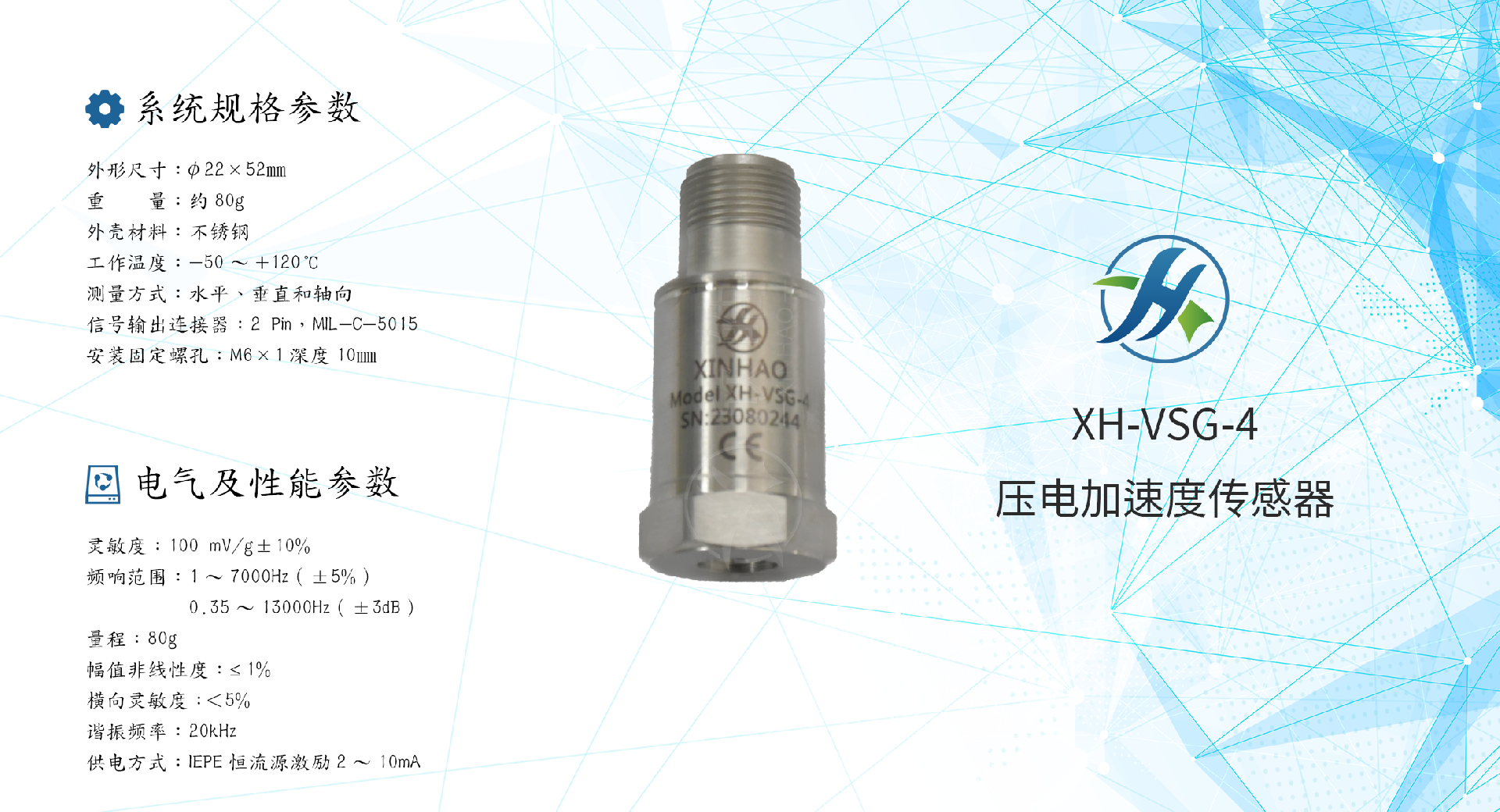

XH-VSG-4

壓電加速度傳感器

該振動加速度傳感器是低頻振動加速度傳感器，采用不銹鋼外殼、激光焊接密封、雙層屏蔽（隔離）、防水、防塵、防油污設計，適合工業現場各種惡劣環境長期可靠穩定工作。內裝IEPE電路，隔離浮置，二芯低阻，電壓輸出，抗干擾性能強。

XH-3300系列

電渦流傳感器

該傳感器是一體化集成的非接觸式位移傳感器，通過表面貼裝微形封裝技術，將前置器電路和探頭集成一體，

是一種高性能、低成本的新型電渦流位移傳感器。一體化電渦流位移傳感器廣泛用于電力、石化、冶金、機械等行業，

對大型旋轉機械的軸位移、軸振動、軸轉速等參數進行在線實時監測，可以分析出設備的工作狀況和故障原因，

有效地對設備進行保護及進行預測性維修。可測量位移、振幅、轉速、尺寸、厚度、表面不平度等。

探頭頭部采用耐高低溫和各種化學腐蝕的聚苯硫醚(PPS)注塑成形，線圈被嚴格密封；電路采用防酸堿不銹鋼螺紋圓管和環氧樹脂封裝，防潮、防塵；

信號電纜采用屏蔽電纜，可選用不銹鋼金屬軟管鎧裝保護；具有電源極性、輸出短路多種保護功能，任意接線錯誤不會損壞；可在惡劣環境下長期連續工作。

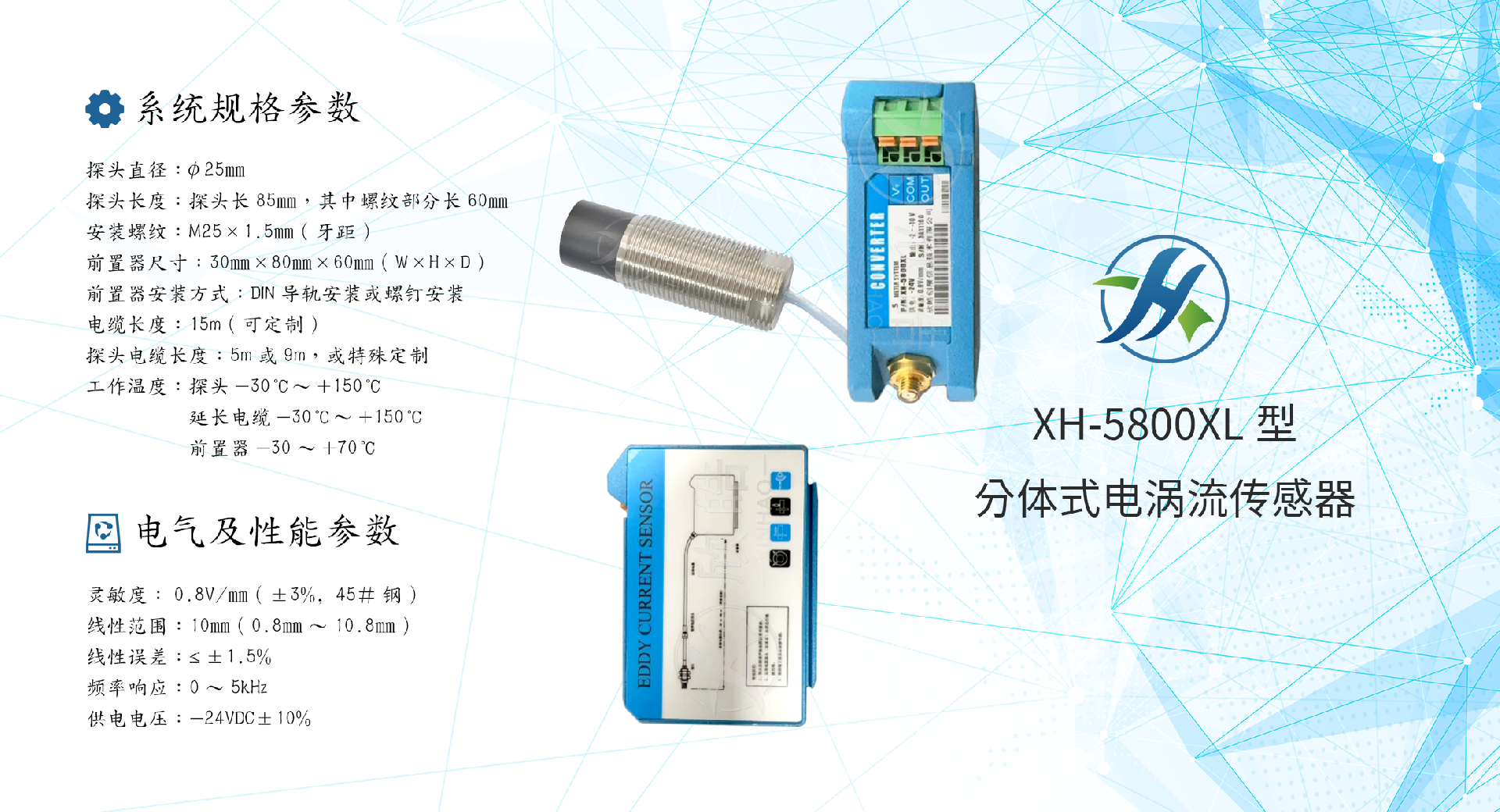

XH-5800XL

分體式電渦流傳感器

該傳感器是非接觸式位移傳感器，由探頭、高頻延長電纜、前置放大器組成，采用直徑φ25mm的探頭和高頻延長電纜（含探頭5M或9M），

適用于測量大量程范圍（10mm線性量程）的應用場合。

該傳感器具有長期工作可靠性好，測量范圍寬、靈敏度高、分辨率高、響應速度快、抗干擾能力強、不受油污等介質的影響等優點，

可廣泛應用于電力、機械、化工等行業，對汽輪機、水輪機、鼓風機、壓縮機、齒輪箱、大型冷卻泵等大型旋轉機械的動態和靜態進行非接觸式位移測量。

可用來做軸的徑向和軸向位移、脹差、軸偏心、軸振動、鍵相和轉速的測量。

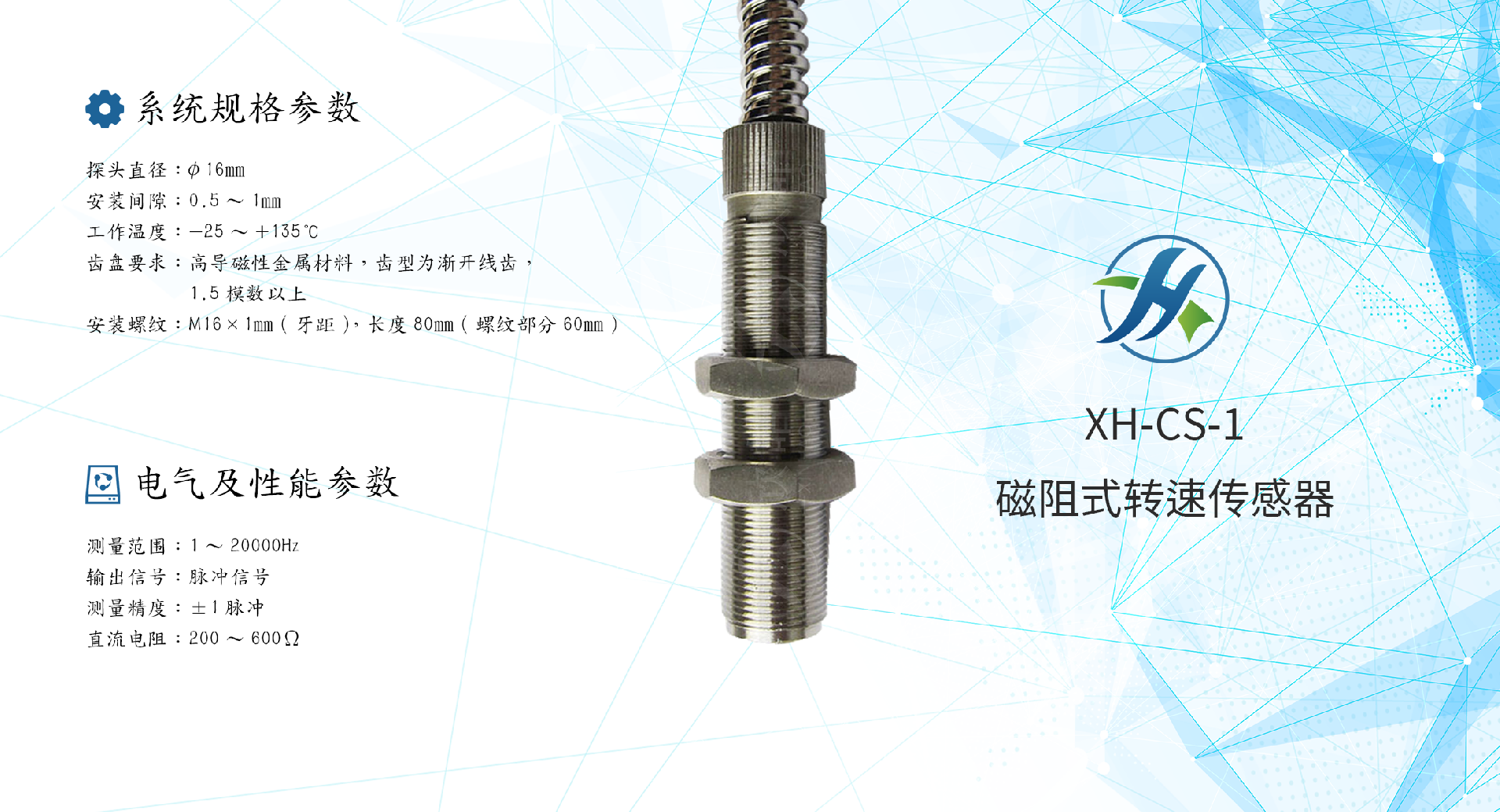

XH-CS-1

磁阻式轉速傳感器

該傳感器是無源二線制磁阻傳感器，采用電磁感應原理來達到測速目的。

該傳感器具有不需要外接電源、輸出信號大、使用方便等優點，可在條件相對惡劣的煙霧、油氣、水汽、防爆等環境下使用。

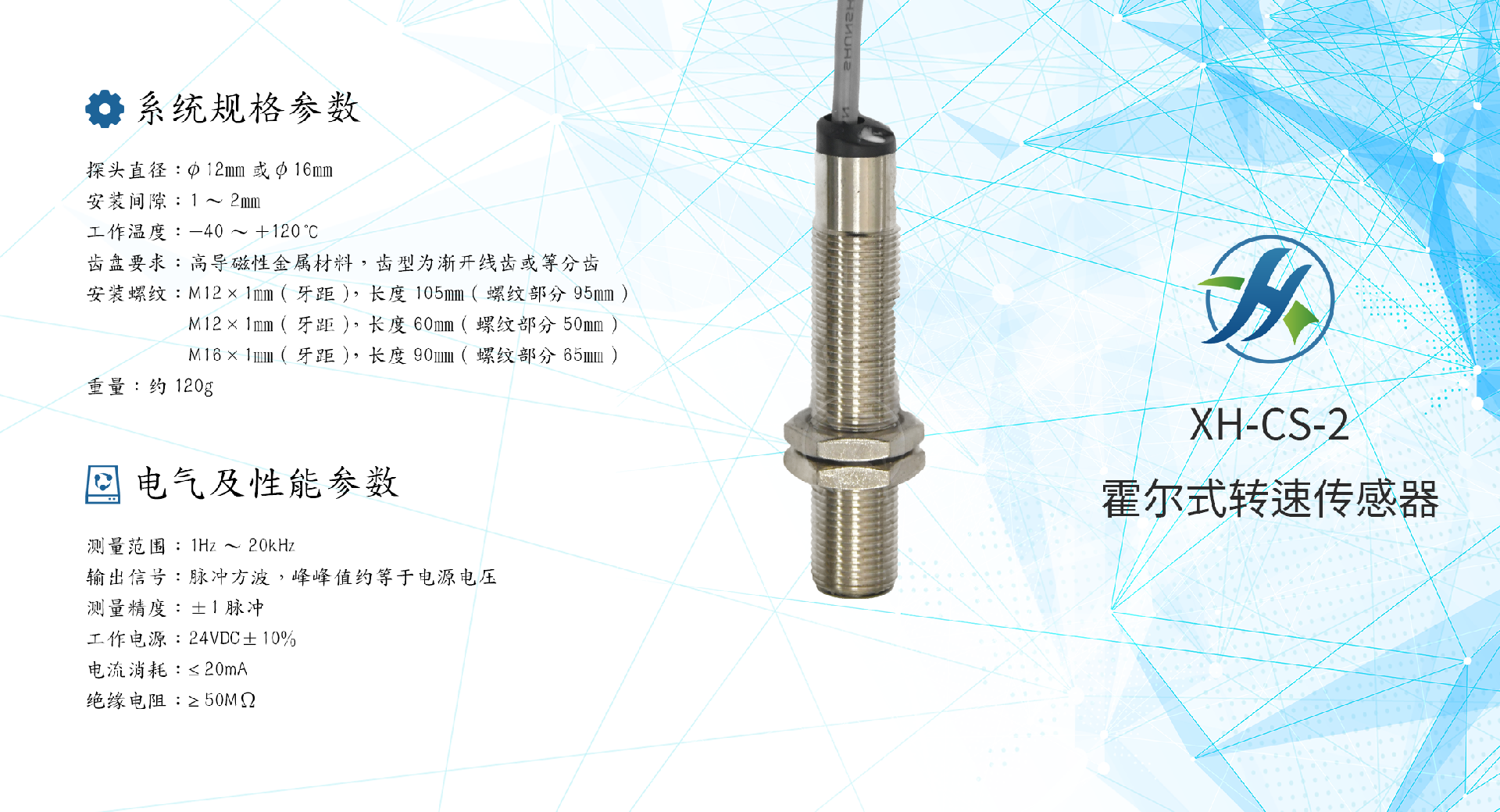

XH-CS-2

霍爾式轉速傳感器

該轉速傳感器采用霍爾效應，當金屬齒經過霍爾傳感器前端時，引起磁場變化，霍爾元件檢測到磁場變化，

并轉換成一個交變電信號，傳感器內置電路對該信號進行放大、整形，輸出良好的矩形脈沖信號，測量頻率范圍更寬，輸出信號更穩定，

安裝簡單，防油防水，已在電力、汽車、航空、紡織、石化等測速領域得到廣泛應用。

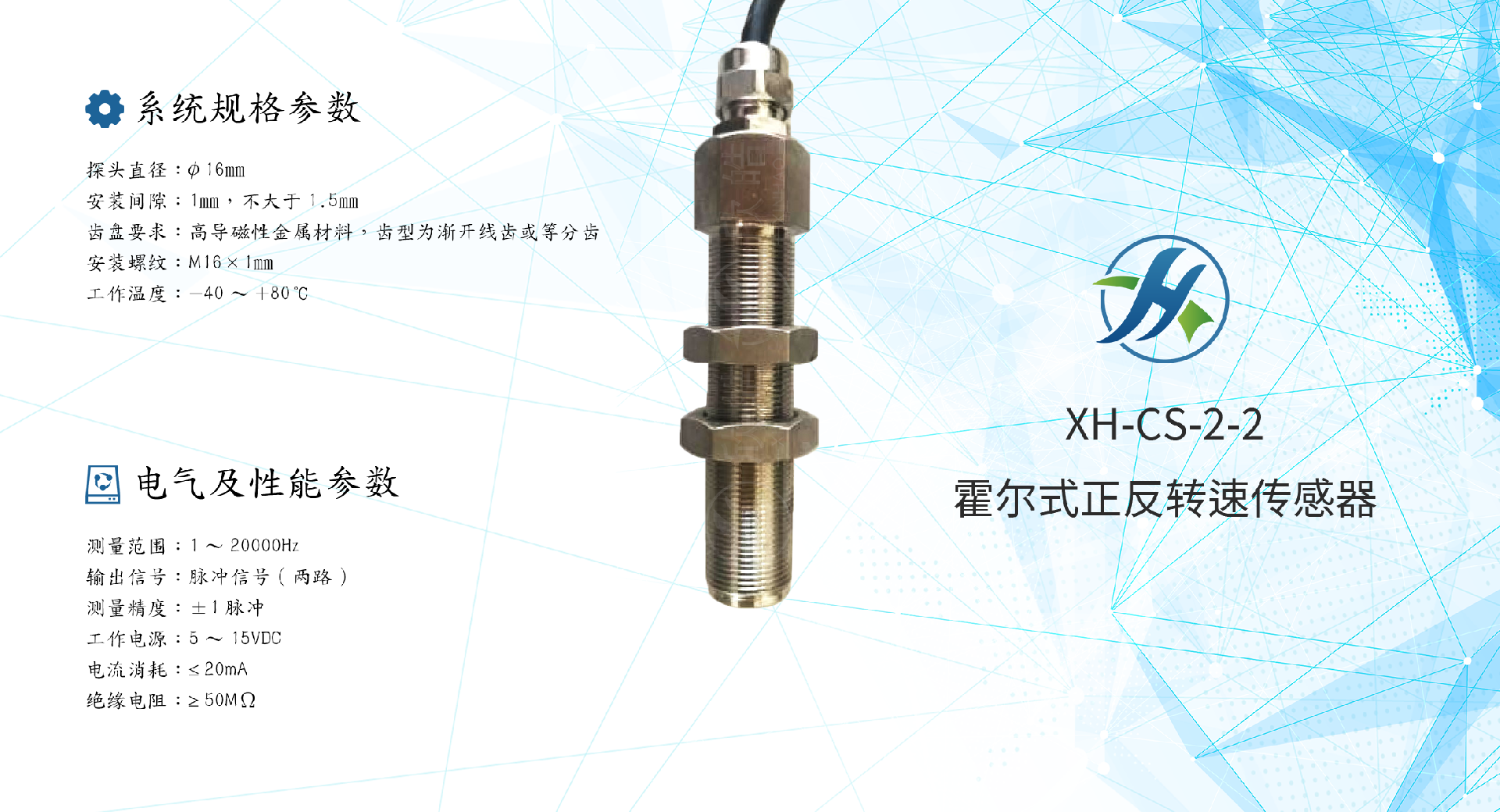

XH-CS-2-2

霍爾式正反轉速傳感器

該傳感器是專為低轉速場合設計的有源雙輸出轉速傳感器，在低轉速、低齒數轉速監測時可準確輸出兩路波形信號，

配合正反轉轉速監測儀可有效監測設備轉速及正反轉狀態。

該傳感器安裝間隙高可達1.5mm，極大地避免了探頭被旋轉齒盤碰壞的可能性，尤其適合齒盤有嚴重不對稱的情況下使用。

傳感器外殼為不銹鋼螺紋結構，內部澆封密閉，可適用于煙霧、油氣、水汽等惡劣環境中。傳感器工作中不得靠近磁場或強電流導體，

否則會致使傳感器輸出信號紊亂。

欣皓自研傳感器特點

憑借卓越的性能與出色的質量，欣皓自研傳感器正廣泛應用于水利、軌道交通、環保等領域的眾多大中型項目之中，

展現出其強大的實用價值與廣泛的應用前景。欣皓自研傳感器具備以下特點和優勢：

高精度測量 ：實現高精度測量，確保數據的準確性和可靠性，為設備狀態的判斷和故障預警提供至關重要的關鍵數據。

穩定性強 ：采用高質量材料和先進工藝制造，具有良好的穩定性和耐久性，可在各種工作環境下保持穩定的性能。

集成互通：傳感器可以與諸如數據采集器在內的各種設備和系統進行無縫集成，實現數據的共享和互通，應用于各種工業場景中，滿足不同的監測需求。

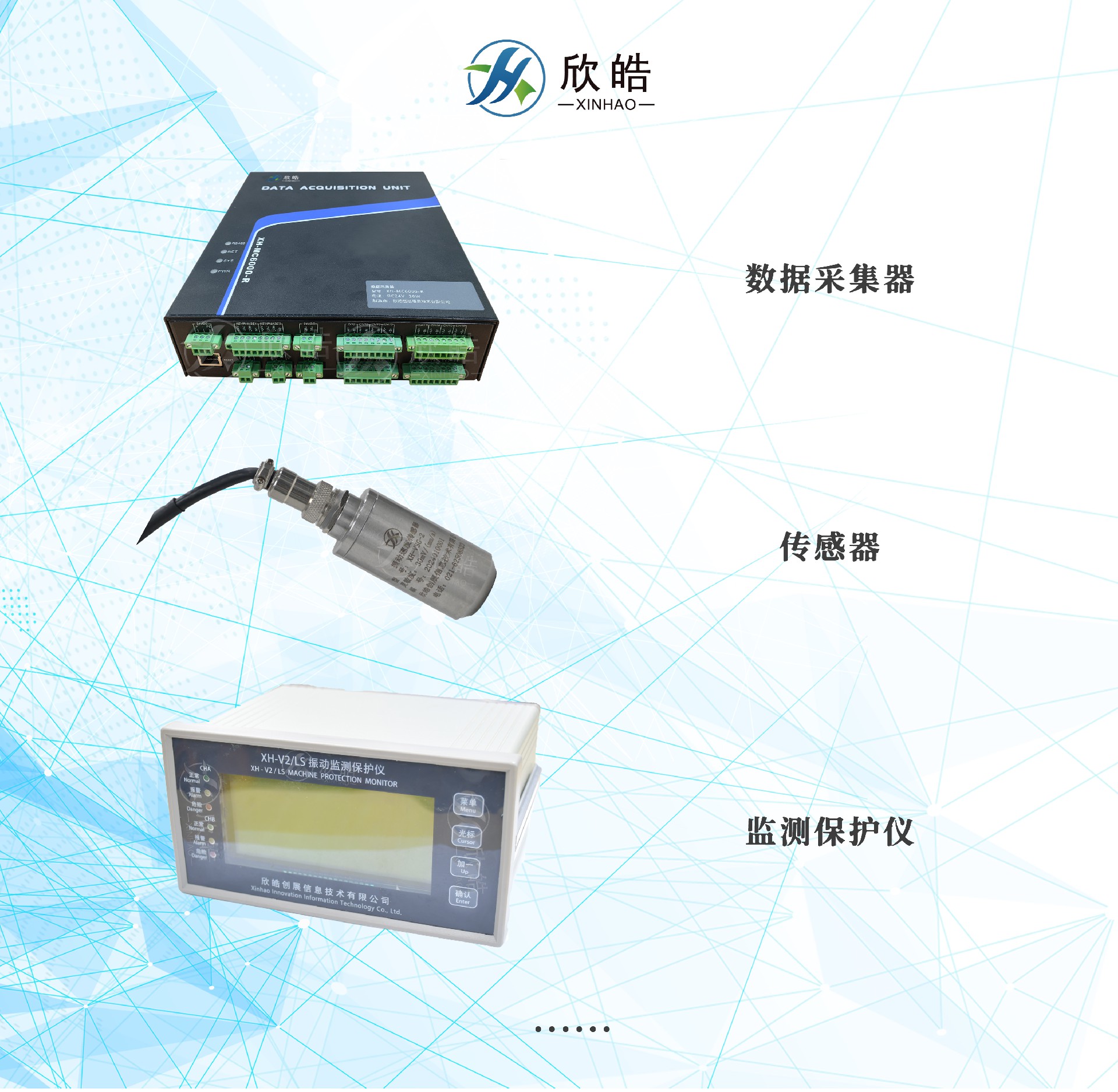

傳感器及數據采集器等硬件設備，在機組狀態在線監測中發揮著至關重要的作用，

對于保障機組設備正常運行、提高生產效率、安全以及降低維護成本，具有重要意義。

欣皓將積極應對各種機遇和挑戰，不斷加大自主創新力度，實施國產化替代戰略，加大自主研發投入，

不斷提升軟硬件技術水平，以開發出競爭優勢的產品和服務，為經濟發展和社會進步做出的貢獻。
